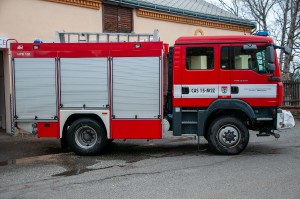

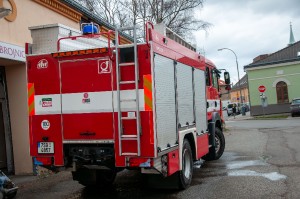

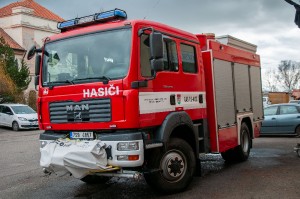

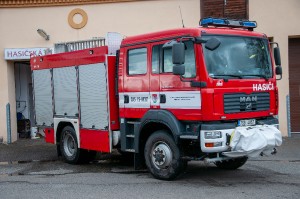

MAN TGM 13.240 4x4 BL




































V sobotu 30.8.2008 na náměstí v Příbrami předal slavnostně starosta města MvDr. Josef Řihák  jednotce SDH Příbram 1 nové zásahové vozidlo CAS-15,MAN TGM 13240 4x4 BL. Předání se dále zúčastnil plk. ing. Jiří Heinrich, ředitel HZS středočeského kraje, územního odboru Příbram a zástupce výrobce vozidla jednatel THT, s.r.o. Jaroslav Lorenc. Na základě výběrového řízení město Příbram zakoupilo pro dobrovolné hasiče města Příbram nové hasičské vozidlo CAS za celkovou cenu 5 000 055,- Kč. Koupě vozu bude financována dotací MV ČR na obnovu požární techniky ve výši 2 mil. Kč a zbývající částku schválilo zastupitelstvo vydat z městského rozpočtu. V roce 2016 zanikla JSDH Příbram 1, kdy toto vozidlo bylo převedeno na JSDH Březové Hory.

Popis vozidla


CAS 15 – MAN TGM 13.240 4x4 BL se svojí koncepcí řadí mezi cisterny pro zásah vodou nebo pěnou. Je to speciální vozidlo určené k hašení požáru vysoce hořlavých látek. Automobil je postaven na dvounápravovém podvozku MAN TGM 13.240 4x4 BL a je vybaven odstředivým čerpadlem THT TO 3000, vodní nádrží o objemu 3 200 l a nádrží na pěnidlo o objemu 210 l. Vozidlo je určeno pro přepravu šestičlenné posádky. V roce 2020 byla jednotka SDH Březové Hory předurčena na dopravní nehody, kdy vozidlo bylo vybaveno lepším vyprošťovacím zařízením,, které bylo odkoupeno od HZS Středočeského kraje.

Technické údaje


Rozměry vozidla

délka 7 120 mm
šířka 2 505 mm
výška 3 300 mm
pohotovostní hmotnost 14 000 kg

Karoserie

kabina řidiče jednoprostorová, sklopná
počet míst k sezení 1+5
karoserie nástavby panelová, uzavřená

Motor

Palivo Nafta
Spotřeba 21 l / 100 km

Čerpací zařízení - čerpadlo THT TO 3000

Jmenovitý průtok - nízkotlak 1 500 l.min-1
Jmenovitý manometrický tlak 1,0 MPa
Jmenovitá sací výška 3 m
Jmenovitý průtok - vysokotlak 250 l.min-1
Jmenovitý manometrický tlak - vysokotlak 4,0 Mpa

Nádrže

Objem nádrže na vodu 3 200 l
Objem nádrže na pěnidlo 210 l

Průtokový naviják (v pravé zadní skříni)

Pohon navíjení hadice elektromotor
Hadice DN 25 délka 60 m
Pistolová proudnice AWG

Generátor elektrického proudu

Typ HONDA ECM 2800
Pohon spalovací motor
Napětí 230 V
Výkon 2.5/max. 2.8 kW

Osvětlovací stožár

Typ TEKLITE TF 340
Výsuv pneumatický
Výška nad úrovní terénu cca 5000 mm
Počet reflektorů 4x 500 W

Can sběrnice

Vozidlo je vybaveno řízením pomocí CAN sběrnice a displeji v kabině řidiče a v místě obsluhy čerpacího zařízení. Použité symboly a grafické provedení je na obou displejích shodné s výjimkou barevného provedení na displeji u čerpacího zařízení. CAN je řadový sběrnicový systém sloužící pro přenos dat v určitém komunikačním protokolu, ke kterému mohou být přes příslušné řídicí moduly připojeny jednotlivé komponenty pro sběr dat, řízení, signalizaci, vizualizaci.
